产品结构:
本冷凝器是由搪玻璃器底,器盖,双面搪玻璃夹层凹凸中片及外包“四氟”薄膜的氯丁橡胶垫圈或氟橡胶垫圈,U型胶管和紧固件等组成的重迭式组装结构。
该设备的冷凝面积,具有灵活调节性。可按用户需要增加或减少层片数进行组装。
一台面积为P(W)-l型10 m2的碟片冷凝器,总高度为1510mm,直径960mm。而一台同样面积的搪玻璃套简式冷凝器的总高为2260mm,外径1020mm;所以,相比之下,P(W)型搪玻璃碟片式冷凝器结构紧凑。
性能特点:

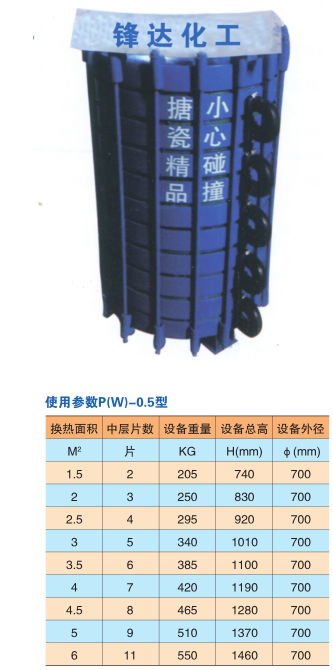

1. 本产品P(W)-0.5,P(W)-1,P(W)-2三种型号类别。
冷凝面积P(W)-0.5型号凹凸型中片每片为0.5m2,设备外径700mm。
P(W)-1型号凹凸型中片每片为1m2,设备外径960mm。 P(W)-2型号凹凸型中片每片为2m2,设备外径1150mm。 定型规格为1m2≤F≤36m2系列,可根据所需冷凝量来选择。
2.体积小,重量轻,结构紧凑。一台冷凝面积为10m2的P(W)-1型搪玻璃片式冷凝器,只有940公斤。故运输安装方便。
3.热气流的冷凝,通过热气流和冷却水的逆向流动进行热交换。片层间距小而均匀;介质反复的扩散,会合流动有效的提高了冷凝率并消除了气流外泄现象。一般情况下可采用自来水作为冷凝液就可达到良好的冷凝效果。必要时可将冷却水分层并联进出,可提高冷凝效率。
4.片层层数多则扩散,会合面积大。可有效的缩小冷凝器体积而不降低冷凝效率。
5.冷凝效率与相同面积的搪玻璃套筒式冷凝器,石墨热交换器相比较,均可提高1-2倍。
6.经一定使用期限后,如发生有部件损坏,可进行局部替换单片。不会造成整机报废。延长了整机使用寿命。
|
